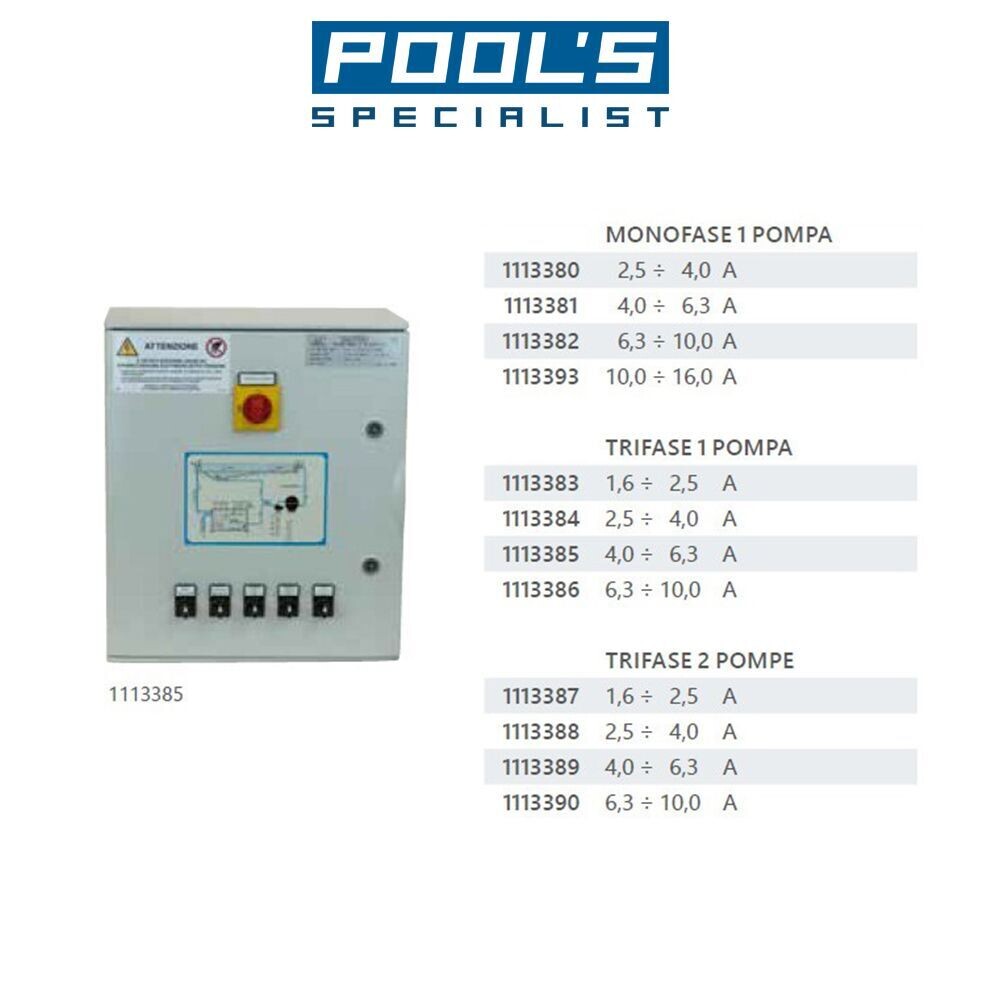

Quadro elettrico per piscine a sfioro

Per piscine private con BORDO SFIORATORE
Allestimento:
∙ cassetta stagna IP65 in resina autoestinguente con elevata resistenza ai raggi UV
∙ interruttore differenziale (salvavita) ad alta sensibilità 30 mA
∙ interruttore salvamotore (a campo d’intervento regolabile)
∙ fusibili di protezione circuiti ausiliari
∙ trasformatore alimentazione circuiti ausiliari
∙ timer 24 ore per la gestione dei cicli di filtrazione con riserva di carica
∙ interruttore magnetotermico alimentazione trasformatore fari max 1200 W
∙ interruttore magnetotermico che alimenta n. 3 centraline di cui:
- una centralina con consenso in parallelo alla pompa di filtrazione
- due centraline sempre alimentate connesse a due contatti puliti con consenso in parallelo alla pompa di filtrazione
∙ pannello sinottico con spie LED di segnalazione funzionamento pompa/e, elettrovalvola, fari, livelli compenso, accessori:
- LED verdi funzionamento pompe di filtrazione
- LED blu accensione fari (solo se presenti)
- LED verde funzionamento elettrovalvola
- LED verde funzionamento dosatore o riscaldamento
- LED verde livello d'esercizio (reintegro acqua)
- LED rosso livello minimo (manca acqua)
- LED rosso livello massimo (troppo pieno)
∙ sezionatore generale blocco porta
∙ selettore 3 posizioni (manuale-0-automatico) comando pompe
∙ selettore 3 posizioni (manuale-0-automatico) comando elettrovalvola immissione H₂O a 24 V AC
∙ selettore 2 posizioni comando apparecchiatura esterna
∙ selettore 2 posizioni comando fari
∙ gestione livelli con 3 galleggianti tipo ”Floatswitch” alimentati a 12 V AC secondo norma CEI 68.8/7 702.413.7.1 del 2012 (fino a 30 V DC e massimo 12 V AC)
∙ il livello minimo in modalità automatica ferma le pompe e aziona un consenso a 24 V AC per allarme esterno
∙ il livello massimo in modalità automatica aziona le pompe Bypassando l’orologio e aziona un consenso a 24 V AC per allarme esterno
∙ morsettiera interna per tutti i collegamenti
∙ accessori di fissaggio e schema funzionale
∙ certificazione e targa quadro
∙ imballo
Prodotto conforme alle norme armonizzate:
∙ CEI EN 61439-1 (ex 60439-1); ∙ CEI EN 61439-2; ∙ 2014/35/UE; ∙ 2014/30/UE

Spedizione GRATUITA
